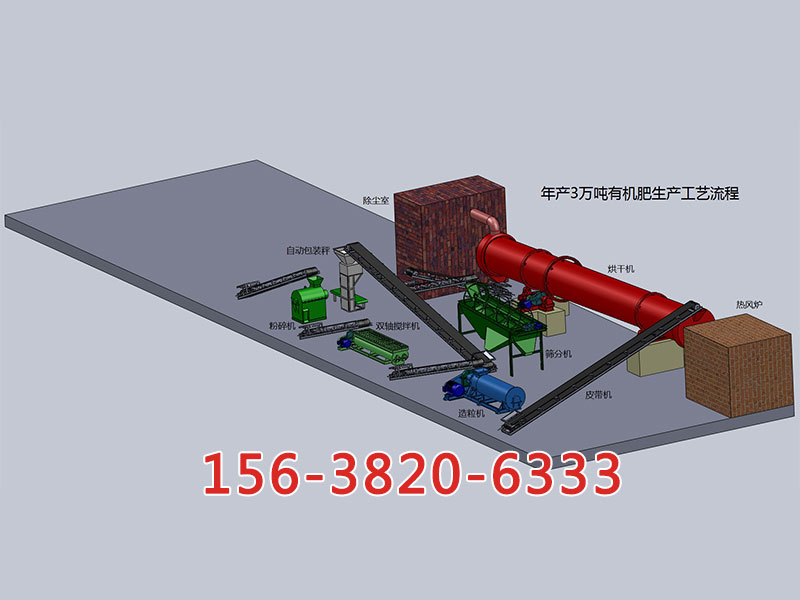

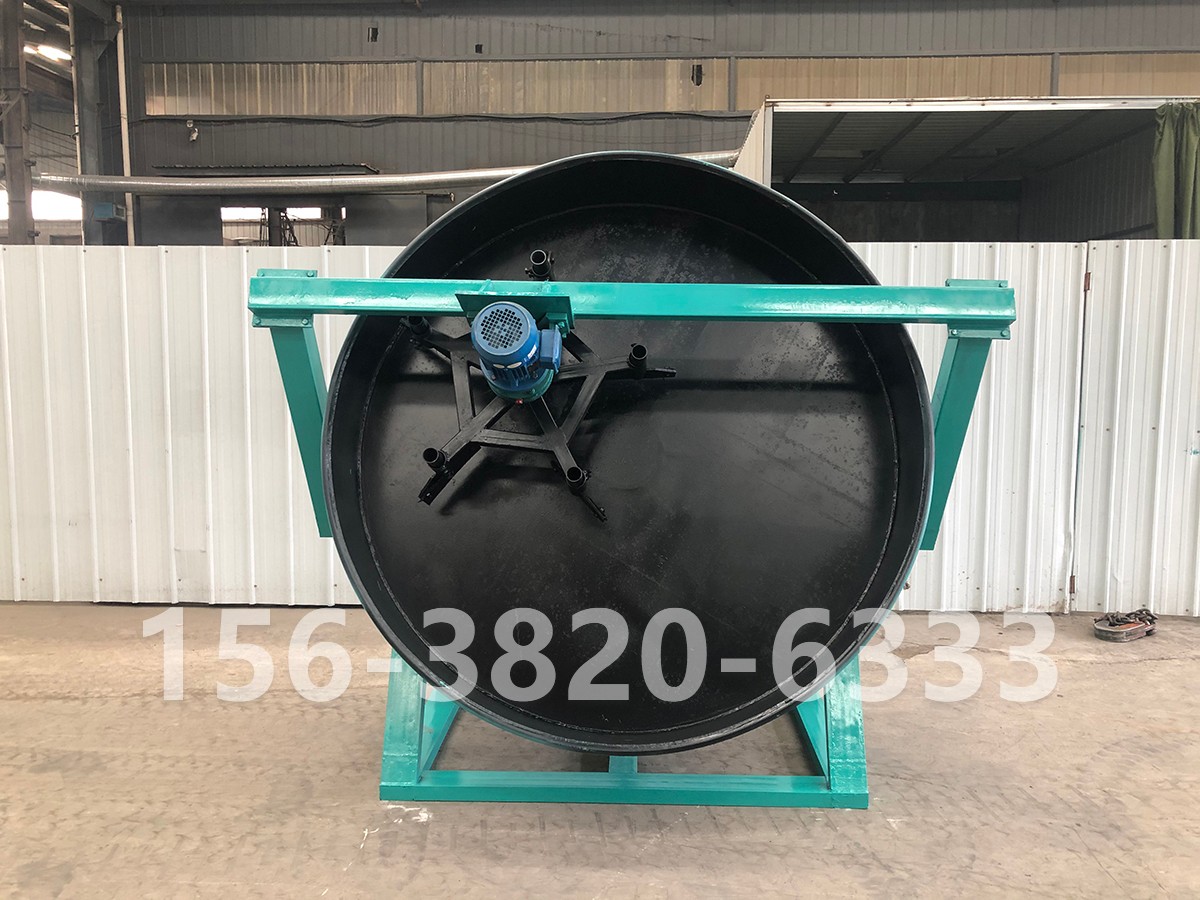

该系列圆盘造粒机,是一种新型倾斜盘式造粒设备:成粒率可达90%以上.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿 命.造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形、加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加一倍.造粒盘内经防腐处理后,经久耐用.该机有造粒均匀,成球率高,运转平稳,设备坚固耐用.使用寿命长等优点,深受用户好评,是广大用户选择的理想产品,该项目产品还得到了河南省农业技术开发研究的认可,是我国环境保护适用技术推广项目.

圆盘造粒机工作原理

该系列产品其工作原理:由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特 殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料 的不断进入,方能实现批量生产,已达到连续工作之需要.

 圆盘造粒机结构简述

 整机可分为五大部分:

  1)机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的质量认证和特定的技术要求,已达到本机所使用的目的.

  2)调节部分:整台机器造粒盘是核心,而造粒盘的整个核心则安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.

  3)传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购ISO/9001质量体系认 证的产品,质量可靠.电动机带动皮带轮三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;

  4)造粒盘部分:肥料造粒机造粒盘盘角采用整体圆弧设计,成粒率可达到90%以上,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用,不变形;

  5)自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清理粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.

 圆盘造粒机主要技术参数:

型号

造粒盘直径(mm)

盘边高度(mm)

容积(m³)

转速(r/min)

电机功率(kw)

生产能力(t/h)

减速机型号

ZL08

800

250


21

1.5

0.1-0.3


ZL10

1000

250

0.4

24

2.2

0.3-0.5

XW5-59

ZL15

1500

300

1.1

22

5.5

0.5-0.8

ZQ250-48

ZL18

1800

300

1.4

18

5.5

0.6-1.0

ZQ250-48

ZL20

2000

350

1.8

18

5.5

0.8-1.2

ZQ400-48

ZL25

2500

350

2.5

18

7.5

1.0-1.5

ZQ250-23

ZL28

2800

400

3.3

18

11

1.0-2.5

ZQ350-48

ZL30

3000

450

3.9

16

11

2.0-3.0

ZQ350-23

ZL32

3200

500

4.3

13.6

15

2.0-3.5

ZQ350-23

ZL36

3600

550

5.5

11.3

18.5

3.0-5.0

ZQ400-23

ZL45

4500

600

6.5

8

22

4.0-6.0

ZQ250-48
